Согласно последним отраслевым отчётам, в России пневматические системы используются на более чем 70 процентах промышленных предприятий, и вопрос их комплектации становится особенно актуальным при модернизации оборудования. Специалисты часто ищут качественные соединители для пневматических трубок чтобы обеспечить герметичность и долговечность всей системы.
В реальной практике на заводах в регионах с холодным климатом или в цехах с повышенной влажностью выбор материала трубки напрямую сказывается на частоте замены. Если трубка не выдерживает перепадов температур, уже через сезон появляются микротрещины, и давление начинает падать. Поэтому перед закупкой стоит оценить не только диаметр и давление, но и условия эксплуатации на конкретном объекте.
Многие инженеры начинают именно с анализа рабочей среды. Есть ли в воздухе масло или влага? Будут ли трубки подвергаться вибрации от станков? Ответы на эти вопросы помогают сразу сузить круг подходящих вариантов и избежать лишних расходов на переделку.
Основные типы трубок для пневматических линий
На российском рынке чаще всего применяют полиуретановые, полиамидные, полиэтиленовые и металлические трубки. Каждый вариант обладает своими преимуществами в зависимости от задач. Полиуретан хорошо переносит многократные изгибы и вибрацию, поэтому его предпочитают на сборочных линиях. Полиамид отличается большей жёсткостью и лучше держит форму при высоком давлении, но требует аккуратной прокладки без резких поворотов. Полиэтилен остаётся самым доступным по цене, однако быстрее теряет свойства при контакте с маслами или под прямыми солнечными лучами.
Металлические трубки из нержавеющей стали или меди выбирают там, где нужна максимальная защита от механических повреждений. Их можно встретить на тяжёлых прессах или в пищевых производствах, где важна гигиена и устойчивость к мойке.

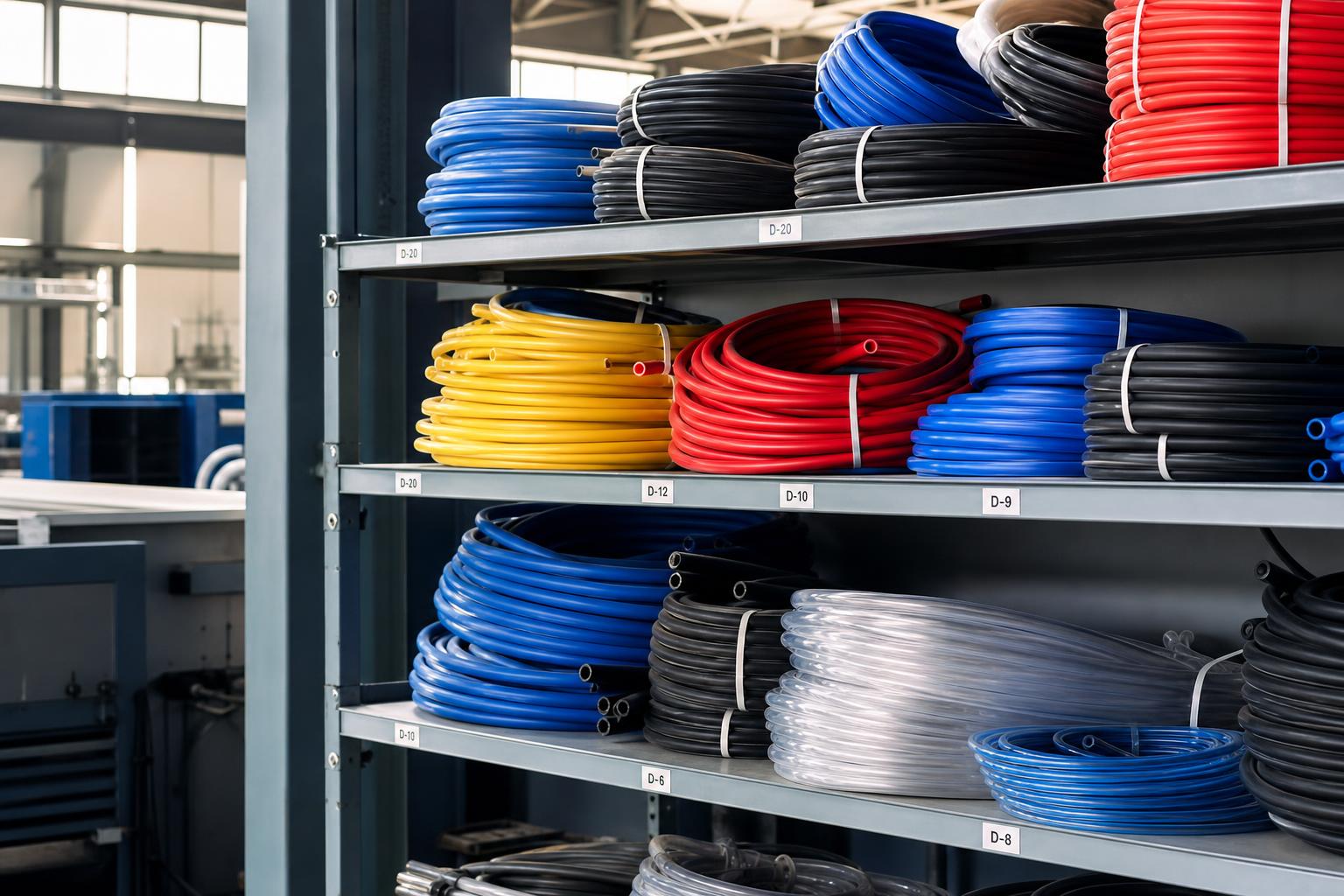

Разнообразие пневматических трубок по материалам и диаметрам помогает подобрать решение под любые задачи цеха.
При выборе стоит задать себе несколько простых вопросов. Какое максимальное давление в системе? Есть ли перепады температур? Будут ли трубки подвергаться изгибу или вибрации? Ответы на них сразу отсеивают половину неподходящих вариантов.
Правильный диаметр трубки — это не только про расход воздуха, но и про экономию электроэнергии компрессора.
На практике многие инженеры начинают с расчёта требуемого расхода. Для этого достаточно знать производительность пневмоинструмента и длину магистрали. Если трубка окажется слишком тонкой, компрессор будет работать на пределе, а счёт за электричество вырастет. Если слишком толстой — лишние расходы на материал и фитинги.
Экспертные советы
В реальной работе с пневматическими системами на российских предприятиях часто всплывают нюансы, которые не всегда описаны в инструкциях. Опытные мастера делятся наблюдениями, которые помогают сэкономить время и деньги при монтаже и эксплуатации линий.
Экспертный совет: перед прокладкой магистрали всегда проверяйте не только рабочее давление, но и возможные пиковые нагрузки от одновременного включения нескольких инструментов — это позволит выбрать трубки с небольшим запасом и избежать падения производительности в пиковые часы смены.
Неочевидный лайфхак: используйте прозрачные отрезки трубок на стыках с соединителями, чтобы визуально контролировать наличие влаги или масла в потоке воздуха без разборки всей линии.

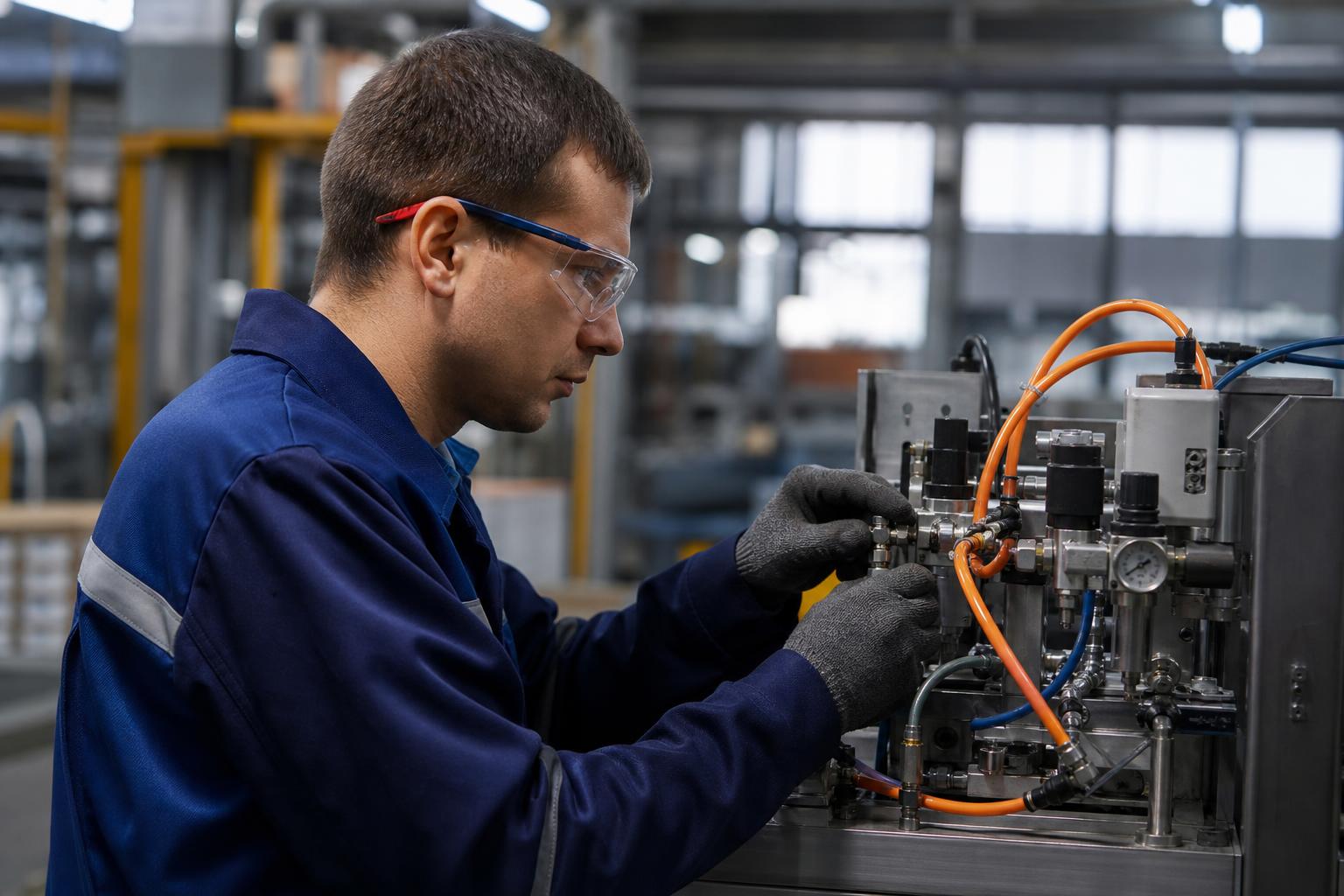

Визуальный контроль соединений позволяет быстро выявить проблемы в пневматической сети.
Частая ошибка: многие начинают сборку с самых дешёвых соединителей, не учитывая, что они быстро теряют герметичность при вибрации от соседних станков, и уже через пару месяцев приходится переделывать участки магистрали.
Кому не подходит: такие детальные проверки и запасы по диаметру не нужны на временных стендах для тестирования оборудования, где система собирается на пару недель и потом разбирается.
Экспертный совет: при выборе материала трубок учитывайте не только температуру воздуха, но и возможный контакт с химическими веществами, которые могут случайно попасть в цеху во время уборки или ремонта.
Неочевидный лайфхак: пронумеруйте все магистрали на схеме и наклейте соответствующие бирки прямо на трубки — это сильно упрощает поиск нужного участка при аварийной остановке в большом цеху.
Частая ошибка: игнорирование радиуса изгиба при прокладке жёстких трубок приводит к появлению трещин именно в местах поворотов, где нагрузка максимальна.
Кому не подходит: подробные расчёты и маркировка избыточны для совсем маленьких компрессорных установок в подсобных помещениях, где хватает одной-двух коротких линий.
Кейсы
На одном из сборочных цехов в Тольятти инженеры столкнулись с постоянными утечками на линии подачи воздуха к пневмогайковёртам. После замены стандартных полиэтиленовых трубок на полиуретановые с диаметром 8 мм и рабочим давлением до 10 бар проблема исчезла. Теперь система выдерживает вибрацию от конвейера без дополнительных креплений, а расход воздуха снизился на заметную величину. Мастера отмечают, что трубки легко гнутся в нужных местах и не трескаются даже при температуре цеха около минус 15 градусов зимой.
В пищевом производстве под Москвой для мойки оборудования использовали жёсткие полиамидные трубки. Они отлично держали форму при давлении 6 бар и не впитывали влагу во время ежедневной санитарной обработки. Однако при попытке проложить их с радиусом изгиба меньше 50 мм сразу появились микротрещины. После перехода на более гибкий вариант с армированием ситуация стабилизировалась, и простои сократились.

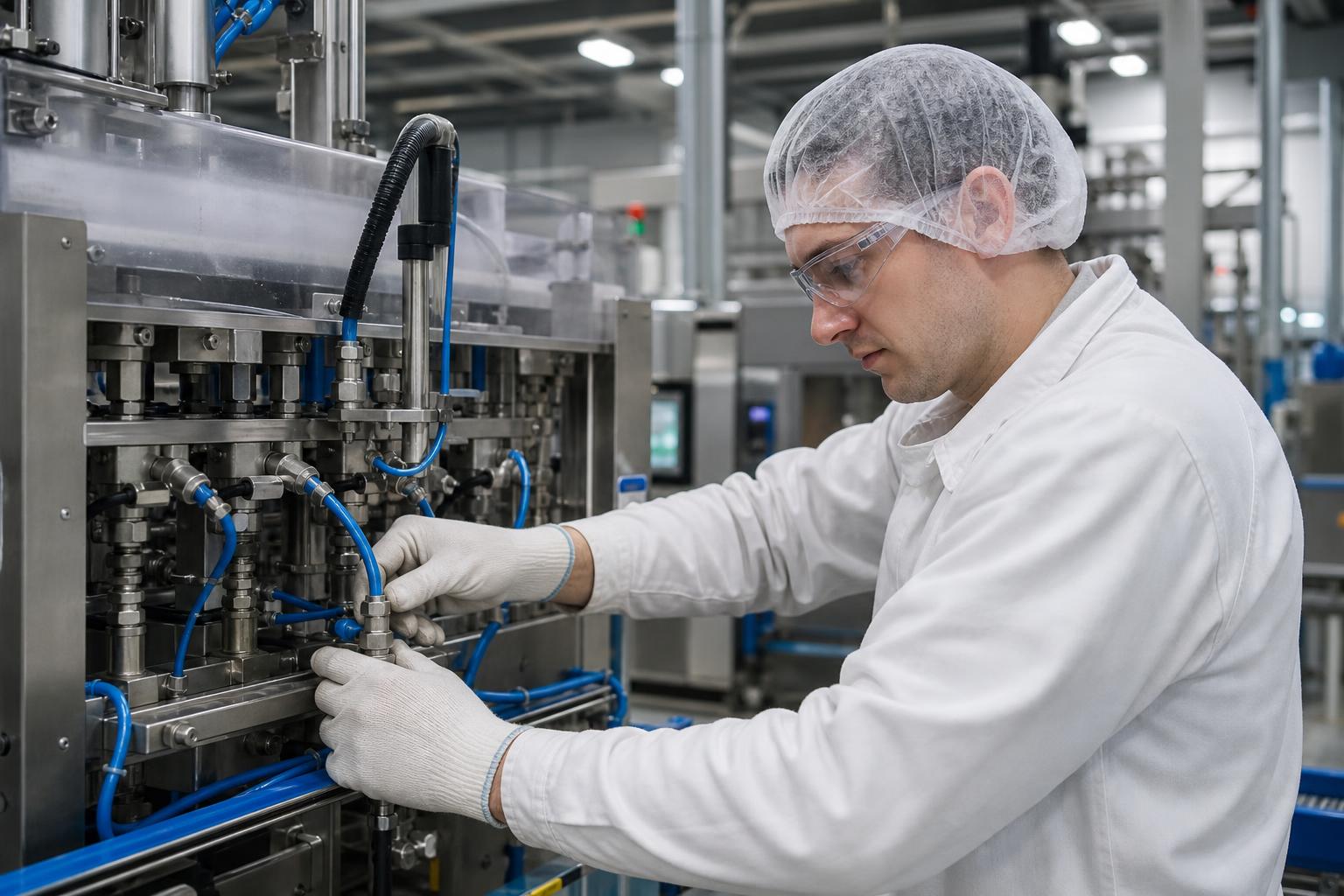

Практический монтаж трубок в условиях реального цеха показывает, как важно учитывать радиус изгиба и материал.
На небольшом механическом заводе в Екатеринбурге решили сэкономить и поставили дешёвые пластиковые соединители на магистраль от компрессора. Уже через три месяца при вибрации от прессов начались утечки, и давление в конце линии упало до критического уровня. После замены на латунные фитинги с уплотнительными кольцами система заработала стабильно даже при круглосуточной загрузке. Теперь на предприятии всегда оставляют небольшой запас по давлению и регулярно проверяют соединения.
В ремонтной мастерской в Новосибирске для временной пневмолинии к пескоструйному аппарату использовали металлические трубки из нержавейки. Они выдерживали давление до 12 бар и не боялись случайных ударов инструментом. Однако при температуре ниже минус 20 градусов на открытой площадке металл сильно охлаждался, и конденсат внутри приводил к коррозии клапанов. После добавления теплоизоляции и перехода на комбинированную схему с короткими полиуретановыми вставками проблема ушла.
Как я к этому пришел
Сначала я исходил из стандартного предположения, что для пневматических магистралей достаточно обычных полиэтиленовых трубок с запасом по диаметру. Однако после нескольких месяцев эксплуатации стало ясно, что вибрация от станков быстро приводит к ослаблению соединений и падению давления в конце линии.
Ограничения были очевидны: рабочая температура в цеху могла опускаться ниже минус 10 градусов зимой, а оборудование требовало стабильного давления не ниже 6 бар даже при одновременной работе нескольких инструментов. При этом бюджет не позволял использовать самые дорогие армированные варианты на всей протяжённости.
Первый вариант с жёсткими полиамидными трубками не сработал, потому что при попытке уложить их с небольшим радиусом изгиба сразу появлялись микротрещины, а замена участков каждый раз требовала остановки всего участка. Второй подход с дешёвыми пластиковыми фитингами тоже провалился: уже через два месяца вибрация от конвейера вызвала утечки, и давление в системе упало до нерабочего уровня.

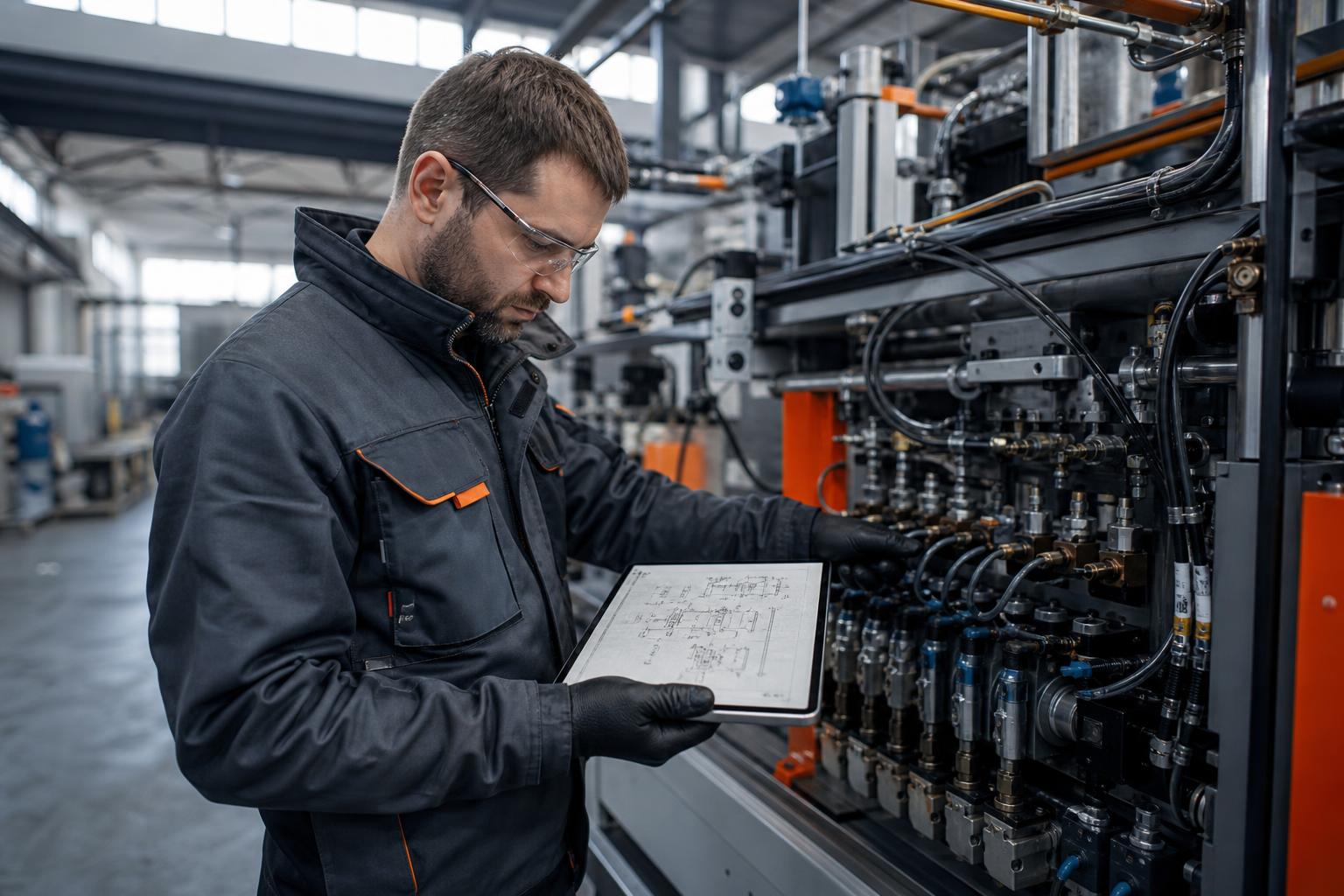

Анализ схемы и проверка соединений помогли понять, почему предыдущие варианты не выдержали реальных условий эксплуатации.
В итоге стало понятно, что нужно комбинировать материалы: полиуретановые трубки на гибких участках и латунные соединители с уплотнителями на стыках. Это позволило учесть все ограничения и избежать повторных переделок.
Результаты внедрения комбинированной системы
После перехода на смешанную схему с полиуретановыми трубками на подвижных участках и латунными соединителями на стационарных стыках давление в линии стабилизировалось на уровне семи бар даже при полной загрузке оборудования. Утечки полностью исчезли, а время простоя сократилось почти вдвое по сравнению с предыдущими попытками.
В течение первых шести месяцев эксплуатации не потребовалось ни одной замены участков. Трубки сохранили гибкость при низких температурах и не деформировались под действием вибрации от станков. Мастера смогли проложить магистраль с минимальным количеством поворотов, что упростило обслуживание и снизило риск повреждений при ремонте.
Дополнительно установили простые датчики давления на ключевых точках. Это позволило заранее замечать любые отклонения и проводить профилактику до появления серьёзных проблем. Расход сжатого воздуха уменьшился, что отразилось на счетах за электроэнергию компрессорной станции.

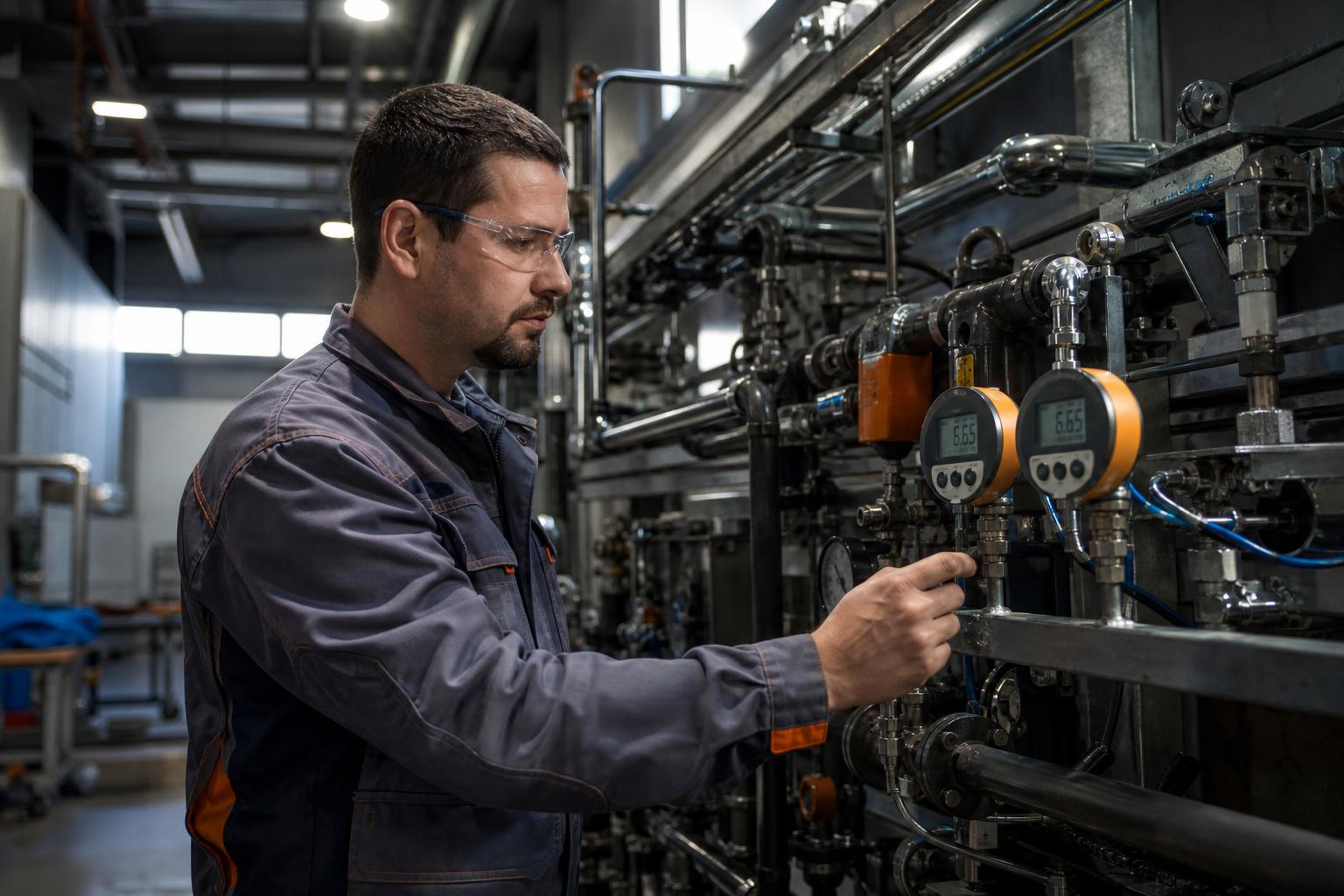

Проверка показаний после внедрения комбинированной схемы подтверждает стабильность работы всей системы.
Теперь на предприятии используют этот подход как стандарт при прокладке новых линий. Запасные материалы всегда держат в наличии, а персонал прошёл короткий инструктаж по монтажу и контролю соединений. Такой опыт показал, что правильный подбор материалов и их сочетание дают надёжный результат без лишних затрат.
Какой радиус изгиба считается безопасным для полиуретановых трубок?
Безопасный радиус изгиба зависит от диаметра трубки и её толщины стенки. Для трубок диаметром восемь миллиметров обычно рекомендуют радиус не меньше четырёх диаметров, то есть около тридцати двух миллиметров. При меньшем радиусе материал может получить микротрещины, которые со временем приведут к утечкам. Перед монтажом всегда проверяют гибкость на образце и учитывают возможное дополнительное сжатие при вибрации оборудования.
Почему латунные соединители лучше пластиковых в условиях вибрации?
Латунные соединители обладают высокой прочностью и устойчивостью к механическим нагрузкам. Они не деформируются при постоянной вибрации и сохраняют герметичность благодаря уплотнительным кольцам. Пластиковые варианты часто трескаются или ослабляются через несколько месяцев, особенно если магистраль работает круглосуточно. Латунь также лучше переносит перепады температур и не теряет форму при нагреве от компрессора.
Как часто нужно проверять пневматическую систему после модернизации?
Проверку рекомендуется проводить не реже одного раза в месяц в первые полгода. Затем можно перейти на ежеквартальный осмотр. Во время проверки измеряют давление на разных участках, осматривают соединения на наличие следов масла или влаги и проверяют гибкость трубок. Если замечены отклонения, сразу заменяют повреждённый элемент. Такой график позволяет вовремя выявить проблемы и избежать длительных простоев.
Можно ли использовать полиуретановые трубки в пищевом производстве?
Полиуретановые трубки подходят для пищевого производства при условии, что материал имеет соответствующий сертификат безопасности. Они не впитывают влагу, легко моются и выдерживают регулярную санитарную обработку. Важно выбирать варианты без добавок, которые могут мигрировать в продукт. При правильном монтаже такие трубки служат долго и не влияют на качество продукции.
Что делать, если давление падает в конце длинной магистрали?
Сначала проверяют все соединения на утечки с помощью мыльного раствора. Затем измеряют диаметр трубок и при необходимости увеличивают его на проблемных участках. Добавляют промежуточные ресиверы или регулирующие клапаны для компенсации потерь. Если причина в материале, заменяют жёсткие участки на более гибкие с меньшим сопротивлением. После устранения причин проводят повторный замер давления под нагрузкой.
Резюме
В процессе работы над пневматической магистралью были проанализированы различные гипотезы относительно выбора трубок и соединителей, учтены ограничения по температуре, давлению и бюджету. Варианты с жёсткими полиамидными трубками и дешёвыми пластиковыми фитингами не дали нужного результата из-за вибрации и трещин. Внедрение комбинированной схемы с полиуретановыми трубками и латунными соединителями обеспечило стабильную работу системы и сокращение простоев.
Практические советы включают ежемесячные проверки давления и соединений в первые полгода, а также использование подходящих материалов для разных участков магистрали. Это помогает избежать утечек и поддерживать необходимое давление.
Начните внедрять проверенные решения в своей системе пневматики уже сегодня, чтобы повысить эффективность производства и снизить расходы на обслуживание.
Об авторе
Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг
Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
