Размещайте розетку на высоте 60 см от пола и на расстоянии минимум 30 см от мокрой зоны, чтобы избежать попадания брызг. Используйте влагозащищенную фурнитуру с индексом IP44 и выше. Для электропитания агрегата проложите отдельный медный кабель сечением 2,5 мм² напрямую от щитка. Установите дифференциальный автомат на 16А, который защитит электронику от скачков напряжения и исключит риск поражения током при утечке на корпус.
Для подачи воды используйте латунную запорную арматуру с диаметром резьбы 3/4 дюйма. Установите кран в доступном месте, чтобы перекрывать поток за одно движение без демонтажа мебели. При монтаже водопроводных труб предусмотрите установку редуктора давления, ограничив показатель на отметке 3–4 бар. Это убережет впускной клапан и внутренние патрубки устройства от разрыва при гидроударах в общедомовой системе водоснабжения.
Подготовка коммуникаций в ванной для подключения стиральной машины
Размещайте розетку с заземлением на высоте 60–80 см от пола, чтобы исключить попадание влаги при протечке и обеспечить свободный доступ к вилке. Используйте кабель ВВГнг-Ls сечением 3х2,5 мм² и отдельный автоматический выключатель на 16А в щитке. Установка УЗО с током утечки 10 мА защитит пользователя от удара током при повреждении изоляции ТЭНа. Не монтируйте точку питания непосредственно за корпусом бытового прибора, так как глубина агрегата вместе со штекером превысит стандартные 60 см столешницы или ниши.
Для подачи воды врезайте в стальной или полипропиленовый трубопровод проходной кран с резьбой 3/4 дюйма. Оптимальное давление в системе составляет 2–4 бар. Если напор превышает 6 бар, установите редуктор, чтобы предотвратить разрыв впускного клапана. На входе полезно поставить сетчатый фильтр грубой очистки, который задерживает частицы ржавчины и песка, продлевая срок службы электромагнитного затвора. Гибкий шланг прокладывайте без резких перегибов, оставляя запас длины 15–20 см для сервисного перемещения устройства.
| Параметр узла | Требование | Последствия нарушения |
|---|---|---|
| Высота слива | 50–100 см | Самослив воды или перегрузка помпы |
| Диаметр канализации | 40–50 мм | Засоры и медленный отток жидкости |
| Тип розетки | IP44 (с крышкой) | Короткое замыкание от брызг |
Организуйте стационарный слив через сифон с обратным клапаном, чтобы блокировать неприятные запахи из канализации и исключить эффект сифона. Конец дренажной трубки должен находиться на высоте не менее 50 см от уровня основания, иначе жидкость будет уходить самотеком, вызывая ошибки в цикле стирки. Прямое соединение с 50-миллиметровой трубой делайте через резиновую манжету 50х25 мм. Это обеспечит герметичность и тихую работу при откачке отработанного раствора. Если из-за ошибок самостоятельного монтажа техника все же выйдет из строя, вы всегда можете обратиться за квалифицированной помощью на страницу сервисного центра: https://fixhomefast.ru/remont-stiralnyh-mashin/.
Выравнивайте пол с помощью самонивелирующейся смеси, добиваясь перепада не более 2 мм на метр. На рыхлых деревянных перекрытиях закрепите лист фанеры толщиной 20 мм или залейте локальный бетонный подиум. Жесткое основание гасит вибрации на оборотах отталкивания 1000–1200 в минуту. Не используйте мягкие антивибрационные подставки, так как они создают излишнюю амплитуду раскачивания бака, что приводит к износу подшипников. Достаточно отрегулировать штатные ножки по строительному уровню и затянуть контргайки.
Оставляйте зазоры по 10–15 мм с каждой стороны между стенками мебели и корпусом автомата. Это пространство необходимо для естественной вентиляции и предотвращения ударов техники о тумбы при дисбалансе белья. Если планируется встраивание под общую столешницу, выбирайте высоту столешницы 85–90 см. При использовании накладной раковины («кувшинки») убедитесь, что между дном чаши и верхней крышкой остается просвет 2–3 см, а сливные патрубки умывальника вынесены за пределы габаритов электроприбора.
Выбор оптимального места установки с учетом минимальных уклонов и длины соединительных шлангов
Располагайте бытовой прибор в радиусе 1,5 метров от точки врезки в канализационный стояк. Стандартные заводские трубки слива имеют длину 1,5–2 метра; их наращивание увеличивает нагрузку на сливную помпу, что сокращает срок службы насоса вдвое. Если дистанция до слива превышает 3 метра, насос технического устройства перестает справляться с сопротивлением воды. Размещайте агрегат так, чтобы точка сброса находилась на высоте от 60 до 100 см от уровня пола. Это создаст водяной затвор и предотвратит самопроизвольный вытекание жидкости из бака. Соблюдение этого параметра исключает появление неприятных запахов из канализации без установки дополнительных обратных клапанов.
Трубу водоотведения диаметром 40 или 50 мм монтируйте с постоянным наклоном 2–3 см на каждый погонный метр в сторону главного стояка. Горизонтальные участки без уклона провоцируют накопление жирового налета и ворса, что ведет к засорам. При планировании ниши закладывайте запас по ширине и глубине минимум 5 см относительно габаритов корпуса. Такое пространство необходимо для свободного хода вибраций при отжиме на высоких оборотах и исключает трение боковых панелей о мебель или стены. Силовую розетку с заземлением и влагозащитой IP44 выносите в сторону от заливного шланга, чтобы исключить попадание брызг при аварийной разгерметизации стыков.
Прокладывайте трассу холодного водоснабжения жесткими трубками из полипропилена или сшитого полиэтилена до непосредственной близости к аппарату. Гибкую подводку используйте только для финишного соединения. Запорный кран устанавливайте в зоне прямого доступа, чтобы перекрыть подачу воды одним движением кисти. При монтаже в узких простенках выбирайте угловые краны и Г-образные наконечники, которые экономят до 4 см глубины посадки. Если пол имеет перепад высот более 2 см, используйте антивибрационные подставки или выравнивайте основание цементной смесью, так как вылета ножек агрегата может не хватить для стабилизации горизонтали.
Прокладка отдельной линии электропитания с установкой влагозащищенной розетки и УЗО
Тяните от электрощита медный кабель ВВГнг-Ls сечением 3х2,5 мм². Это сечение выдерживает нагрузку до 5,9 кВт, что исключает перегрев проводки при одновременном нагреве воды и вращении барабана бытового прибора. Использование старой алюминиевой проводки или ответвлений от освещения приведет к выбиванию автоматов из-за пусковых токов электродвигателя. Жилы кабеля укладывайте в ПВХ-гофру внутри штроб, чтобы защитить изоляцию от агрессивного воздействия штукатурного раствора и упростить замену провода в будущем.
Для защиты человека от поражения током во влажной среде установите в щитке отдельное устройство защитного отключения (УЗО) или дифференциальный автомат. Выбирайте номинал тока утечки 10 мА, так как стандартные 30 мА срабатывают медленнее и могут допустить чувствительный удар током в помещении с высокой влажностью. Автоматический выключатель подбирайте на 16 Ампер с характеристикой «B» или «C». Такая связка мгновенно обесточит цепь при повреждении ТЭНа или попадании воды на внутренние платы агрегата.
Точку питания монтируйте на высоте 60 см от пола. Такое расположение предотвратит попадание воды внутрь при аварийной протечке или срыве шланга. Не размещайте розетку непосредственно под сантехническими узлами или над раковиной. Минимальный отступ от края душевой кабины или ванны составляет 60 см (зона 2 по ГОСТ Р 50571.7.701-2013). Если планируете ставить технику под столешницу, сместите разъем в сторону на 15–20 см от корпуса устройства, чтобы сохранить доступ к вилке без демонтажа тяжелого оборудования.
Используйте розетки с классом защиты не ниже IP44. Такие изделия оснащены:
- подпружиненной крышкой, закрывающей контакты от брызг;
- резиновыми уплотнителями в местах примыкания к стене;
- защитными шторками внутри гнезд.
При монтаже подрозетника тщательно герметизируйте зазоры между пластиковым стаканом и плиткой силиконовым составом. Это перекроет путь конденсату, который стекает по стенам и может вызвать короткое замыкание внутри монтажной коробки. Кабель заводите в розетку снизу вверх, формируя небольшую петлю – «капельную петлю». В этом случае капли воды, попавшие на провод, будут стекать на пол, а не внутрь механизма. Заземляющую жилу (желто-зеленого цвета) подключайте обязательно: без заземления на металлическом корпусе прибора скапливается статическое напряжение до 110 Вольт.
Опрессовывайте концы многожильных проводов наконечниками НШВИ перед фиксацией в клеммах. Это обеспечивает плотный контакт и предотвращает подгорание соединений из-за вибраций во время отжима на высоких оборотах. Проверьте надежность затяжки винтов через две недели после начала эксплуатации, так как медь обладает текучестью и контакт может ослабнуть. Исправная электросеть с правильно подобранными защитными компонентами гарантирует работу техники в течение 10–15 лет без риска возгорания проводки.
Монтаж встроенного в стену сифона с обратным клапаном для скрытого отвода сточных вод
Устанавливайте скрытый сифон строго вертикально на высоте 450–600 мм от уровня чистового пола. Такое расположение предотвращает самопроизвольный слив жидкости из бака и создает необходимый водяной затвор. Глубина штробы в стене должна составлять 60–80 мм, что позволяет полностью утопить корпус устройства и нанести слой штукатурки без образования трещин. Используйте модели с разборным декоративным отражателем из нержавеющей стали, чтобы сохранить доступ к инспекционному отверстию для очистки мусора. Применение встраиваемого узла экономит до 15 см пространства между задней панелью агрегата и стеной, позволяя поставить бытовую технику вплотную к перегородке.
Обратный клапан внутри модуля блокирует проникновение неприятных запахов из канализации и защищает от возврата грязной воды при засорах общедомового стояка. Пружинный механизм или шариковый затвор перекрывают сечение патрубка сразу после прекращения работы насоса. Выбирайте изделия с выходным диаметром 32, 40 или 50 мм в зависимости от сечения проложенных в стене труб. Соединение корпуса с канализационной сетью выполняйте через резиновый уплотнитель или с помощью раструбной сварки, если материал корпуса – полипропилен. Проверьте герметичность стыка проливкой воды перед окончательной заделкой ниши раствором.
Технические нюансы фиксации и проверки
Фиксируйте корпус в штробе на цементный раствор или с помощью штатных монтажных проушин и дюбелей. Перекос устройства по горизонтали недопустим, так как это нарушит работу подпружиненного клапана. После завершения чистовой отделки обрежьте выступающий край патрубка заподлицо с плиткой и установите хромированный носик. Шланг бытового прибора крепится к штуцеру винтовым хомутом из оцинкованной стали, что исключает срыв трубки при резком скачке давления во время сливного цикла. Встроенный фильтр-сетка задерживает ворс и мелкие предметы, оберегая внутренние части системы отложений.
При монтаже в гипсокартонную перегородку используйте закладную деталь из фанеры толщиной 15–18 мм или специальный кронштейн. Это исключит вибрацию и дребезжание конструкции во время работы откачивающей помпы. Если расстояние до стояка превышает 3 метра, увеличьте наклон отводящей магистрали до 3 см на каждый погонный метр. Регулярная ревизия клапана раз в полгода предотвратит его заклинивание из-за известкового налета. Съемная кассета позволяет промыть внутренности узла под струей воды без демонтажа всей конструкции.

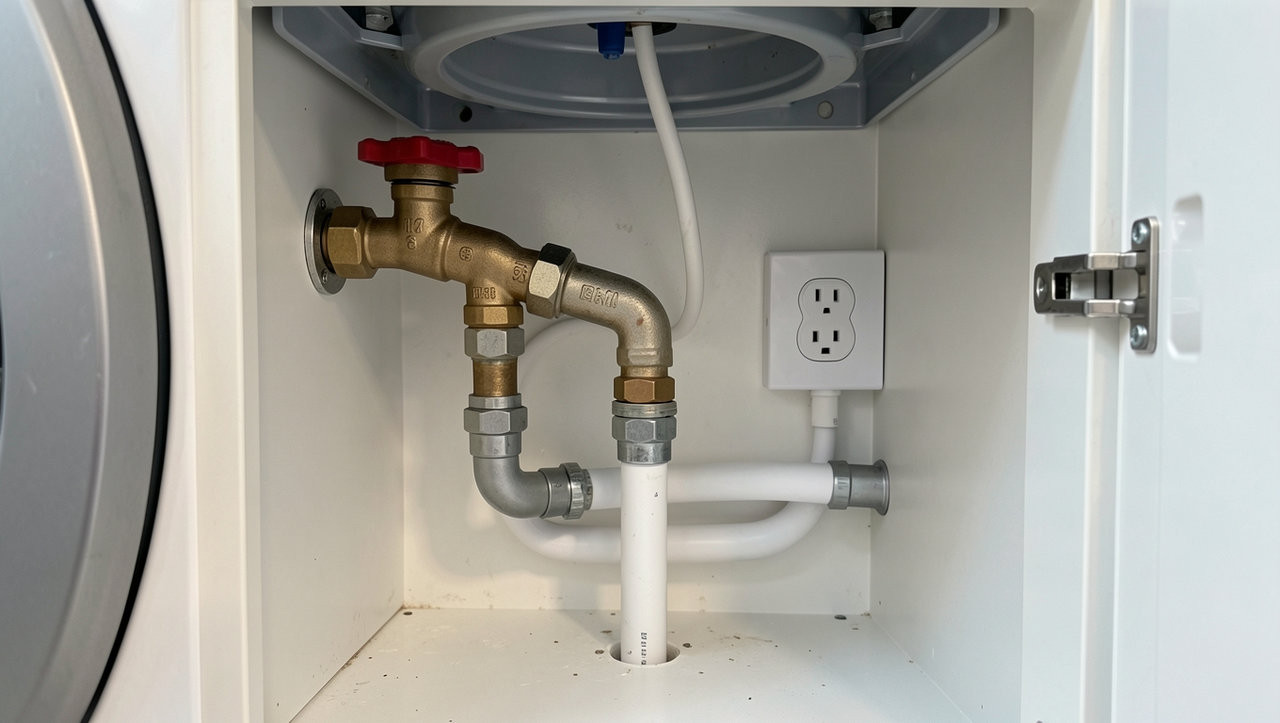

Установка отдельного проходного крана на водопроводную трубу для оперативного перекрытия подачи воды
Врезайте запорную арматуру непосредственно в точку ответвления от магистрали холодного водоснабжения. Используйте латунный шаровый вентиль с резьбой 1/2 дюйма, который выдерживает давление до 20 бар и температуру до 90 градусов Цельсия. Такое устройство позволяет мгновенно прекратить ток жидкости при разрыве заливного шланга или протечке внутренних узлов агрегата. Размещайте рукоятку в зоне прямой видимости, чтобы до нее можно было дотянуться рукой без демонтажа защитных панелей или перемещения тяжелого корпуса бытового прибора.
Выбирайте модели с хромированным покрытием и усиленным штоком, так как они защищены от коррозии и заклинивания при редком использовании. Оптимальный вариант – кран типа «бабочка» или рычаг малого радиуса, который не упирается в стену при повороте на 90 градусов. При монтаже на полипропиленовую трассу применяйте комбинированные муфты с внутренней или наружной резьбой. Наматывайте на резьбовое соединение 5–7 витков ФУМ-ленты или льняную нить с герметизирующей пастой, чтобы исключить микропротечки при перепадах давления в системе.
Разделение контуров дает возможность обслуживать фильтры-грязевики или менять уплотнительные прокладки, не лишая водопойки всю квартиру. Если техника встроена в кухонный гарнитур или скрыта в нише санузла, выносите запорный узел в соседний шкаф или за ревизионный люк. Свободное пространство вокруг вентиля должно составлять минимум 10 сантиметров для захвата рукой. Проверяйте работоспособность механизма раз в три месяца, поворачивая его до упора и обратно, это предотвратит оседание солей жесткости на шаровом затворе.
Установка проходного крана снижает риск затопления соседей, так как время реакции на аварию сокращается до нескольких секунд. В случае использования гибкой подводки длиной более 1,5 метров, фиксация крана на жестком основании трубы обязательна. Это исключает вибрации и механический износ соединений при наборе воды электромагнитным клапаном автомата. Маркировка направления потока на корпусе изделия должна совпадать с вектором движения жидкости от стояка к потребителю.
