Современное производство давно вышло за рамки простых прямолинейных заготовок. Сегодня заказчикам нужны детали с отверстиями малого диаметра, фигурными вырезами, внутренними углами, пазами, радиусами, перфорацией и сложными наружными контурами. При этом важна не только сама форма, но и повторяемость: каждая деталь в партии должна точно соответствовать чертежу.

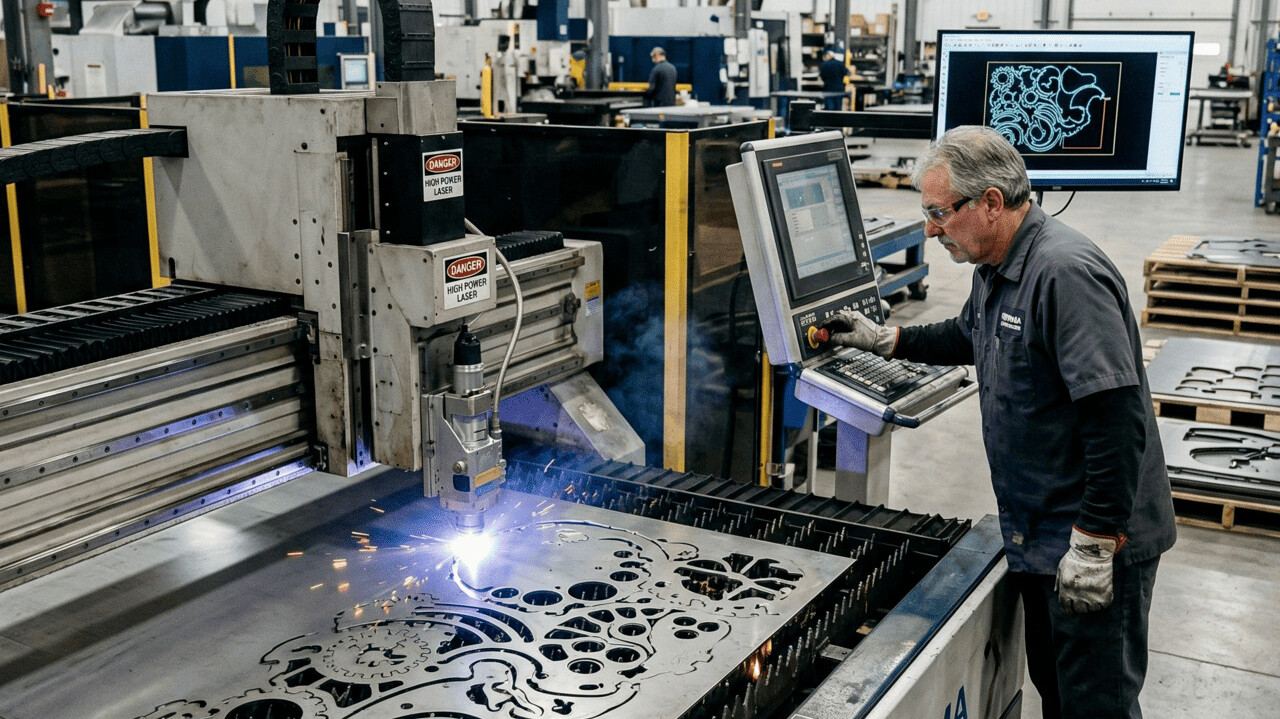

Именно поэтому лазерная резка листового металла стала одной из ключевых технологий в промышленной обработке. Она позволяет получать точные заготовки даже при сложной геометрии, сохранять качество кромки и подготавливать изделия к дальнейшей гибке, сварке, сборке или покраске. Когда речь идет о серийном производстве, нестандартных корпусных элементах или деталях по индивидуальному проекту, лазерная резка дает тот уровень точности, который трудно обеспечить менее гибкими способами обработки.
https://znmaster.by/lazernaya-rezka-metalla
Что считается сложной геометрией в листовом металле
Под сложной геометрией обычно понимают такие контуры и элементы, которые предъявляют повышенные требования к точности реза, стабильности размеров и качеству обработки кромки. Это не обязательно уникальная дизайнерская деталь. Во многих случаях сложной считается вполне рабочая промышленная заготовка, если в ней сочетаются мелкие элементы, плотная компоновка отверстий и высокая точность позиционирования.
К сложной геометрии относятся:
- отверстия малого диаметра;
- узкие прорези и технологические пазы;
- внутренние углы и малые радиусы;
- фигурные наружные контуры;
- частая перфорация;
- детали с большим количеством повторяющихся элементов;
- заготовки, в которых важна точная привязка отверстий к линиям будущей гибки.
Сложность детали определяется не только формой, но и требованиями к дальнейшим операциям. Если после резки металл нужно гнуть, сваривать, собирать в узел или окрашивать, любая погрешность на первом этапе может повлиять на весь результат.
Почему лазерная резка особенно эффективна для сложных контуров
Лазерная резка хорошо справляется со сложной геометрией прежде всего потому, что работает с высокой точностью и позволяет воспроизводить цифровой чертеж практически без отклонений, критичных для производства. Это особенно важно, когда деталь содержит мелкие элементы и требует аккуратной кромки без лишней механической доработки.
Одно из главных преимуществ технологии — узкий рез. Благодаря этому можно точно обрабатывать небольшие отверстия, внутренние вырезы, радиусные участки и сложные переходы контура. Там, где другие методы могут давать грубую обработку или требовать значительной последующей зачистки, лазер позволяет получить более чистую и предсказуемую геометрию.
Еще один важный плюс — гибкость. Для лазерной резки не нужна отдельная оснастка под каждую новую форму детали. Это делает технологию удобной как для серийного производства, так и для изготовления единичных изделий по чертежам заказчика. Если требуется изменить контур, скорректировать отверстия или доработать раскрой, изменения вносятся на уровне цифровой модели, а не через изготовление новой оснастки.
За счет чего достигается высокая точность
Точность лазерной резки — это не только достоинство самого оборудования. Итоговое качество всегда зависит от нескольких факторов одновременно: от чертежа, настроек, свойств металла и общего уровня технологической подготовки производства.
В первую очередь важен исходный файл. Даже современный станок не сможет корректно отработать деталь, если в чертеже есть незамкнутые контуры, наложения линий, неточные размеры или не учтены особенности последующей обработки. Грамотно подготовленная модель — основа точного результата.
Не менее важен подбор режимов резки под конкретный материал и толщину листа. Для разных металлов требуется разная скорость, мощность, фокусировка и вспомогательный газ. Тонкий лист и толстый лист ведут себя по-разному, и одна и та же геометрия может по-разному резаться на разных толщинах.
На точность также влияет стабильность оборудования. В серийной обработке особенно важны повторяемость позиционирования, корректная работа режущей головы, надежная подача листа и контроль теплового воздействия на металл. Чем точнее настроен процесс, тем меньше риск деформаций, оплавлений и отклонений от заданного контура.

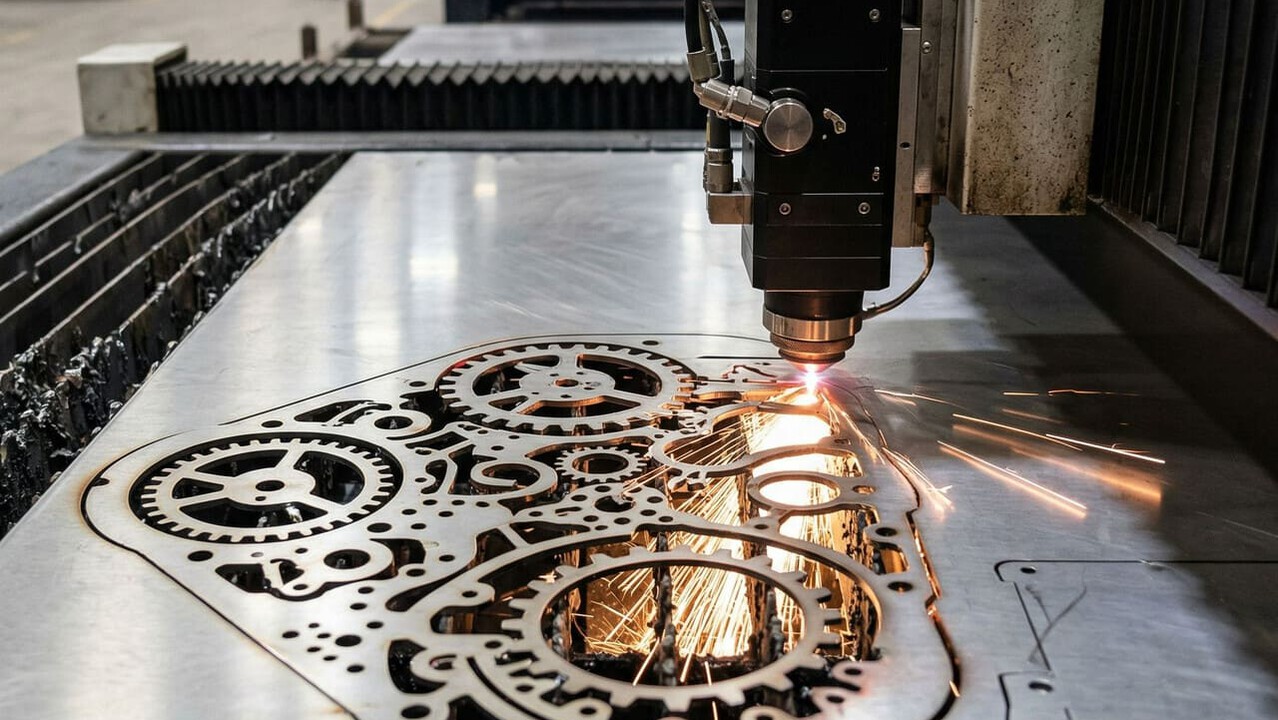

Как лазер работает с мелкими элементами и сложными переходами

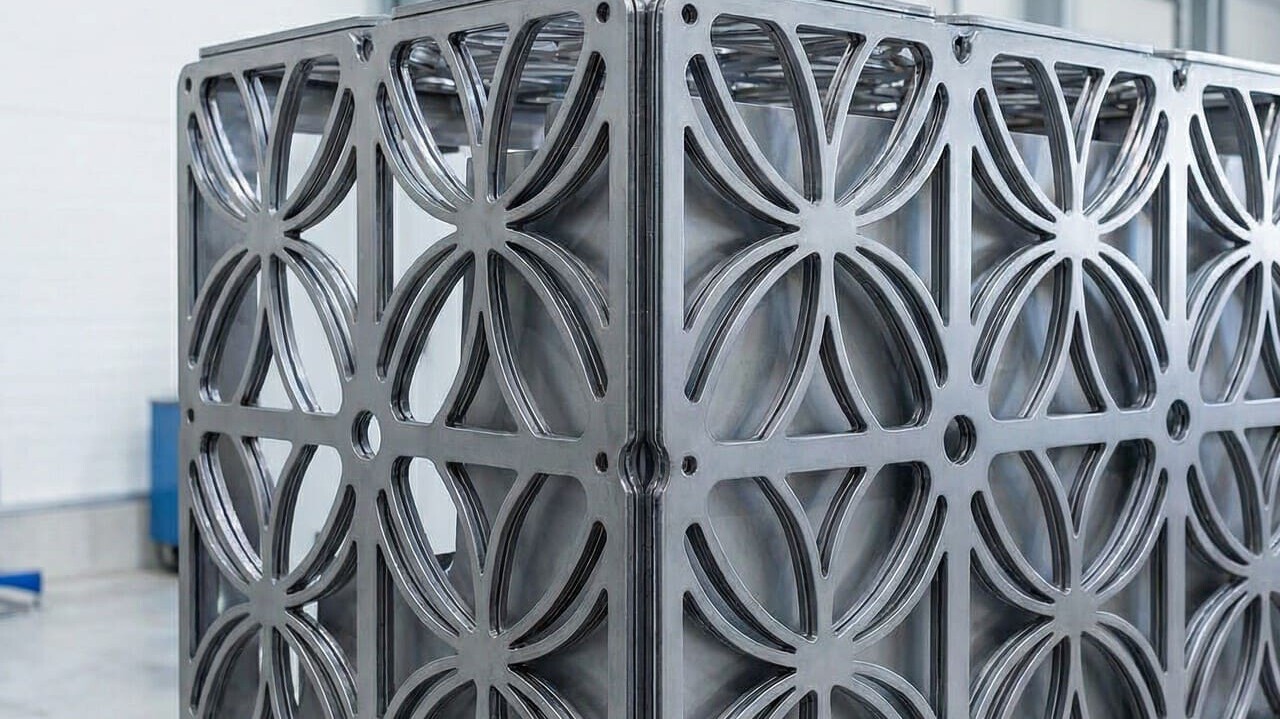

Сложная геометрия обычно включает участки, где технология испытывает максимальную нагрузку: тонкие перемычки, маленькие отверстия, острые внутренние зоны, плотное расположение вырезов. Именно на таких элементах видно реальное качество резки.
Лазер позволяет аккуратно проходить криволинейные участки и воспроизводить сложные контуры с высокой степенью детализации. При этом большое значение имеет правильная траектория реза. Важно не просто «вырезать по форме», а сделать это так, чтобы сохранить точность детали, избежать перегрева локальных зон и не допустить деформации узких элементов.
Особенно это важно в случаях, когда на небольшой площади детали размещено много отверстий, пазов или декоративных вырезов. При грамотной технологии можно добиться точного повторения рисунка и стабильного качества на всей партии. Для заказчика это означает, что деталь будет не только соответствовать чертежу, но и без проблем пойдет в сборку.
Какие материалы требуют особого подхода
Лазерная резка применяется для разных видов листового металла, но каждый материал имеет свои особенности при работе со сложной геометрией.
Черная сталь хорошо подходит для большого спектра задач, включая детали промышленного назначения, корпуса, кронштейны и конструкционные элементы. При правильно подобранных режимах можно получать точные заготовки с хорошей повторяемостью.
Нержавеющая сталь предъявляет повышенные требования к качеству кромки, особенно если деталь будет использоваться в видимых конструкциях, оборудовании или изделиях с высокими требованиями к аккуратности обработки. Здесь особенно важны чистота реза и контроль термического воздействия.
Оцинкованная сталь часто используется там, где нужна коррозионная стойкость. При работе с таким материалом важно соблюдать технологические параметры, чтобы сохранить качество детали и подготовить ее к последующим операциям.
Алюминий тоже активно режется лазером, но требует точной настройки процесса. При сложной геометрии и малых элементах особенно важно учитывать свойства материала и не допускать потери качества на тонких участках контура.
| Материал | Особенности при лазерной резке | Что особенно важно при сложной геометрии |
|---|---|---|
| Черная сталь | Хорошо подходит для широкого спектра производственных задач, обеспечивает стабильную обработку | Важно точно подобрать режимы резки для сохранения геометрии и повторяемости деталей |
| Нержавеющая сталь | Требовательна к качеству кромки, особенно в изделиях с высокими требованиями к внешнему виду | Необходим контроль чистоты реза и термического воздействия |
| Оцинкованная сталь | Применяется там, где важна коррозионная стойкость и дальнейшая эксплуатационная надежность | Нужно соблюдать технологические параметры, чтобы сохранить качество детали для следующих операций |
| Алюминий | Требует точной настройки процесса из-за особенностей материала | Особенно важно сохранять качество мелких элементов и тонких участков контура |
Какие элементы лазер режет особенно эффективно
На практике лазерная резка особенно хорошо показывает себя в обработке деталей, где требуется сочетание точности, чистого контура и высокой повторяемости. Это может быть как функциональная, так и декоративная геометрия.
Наиболее эффективно лазер справляется со следующими элементами:
- отверстия и группы отверстий с точной привязкой;
- фигурные вырезы;
- технологические пазы под сборку;
- элементы перфорации;
- сложные наружные контуры;
- детали под последующую гибку;
- панели, корпуса, экраны, накладки и декоративные вставки.
Для промышленного заказчика это особенно важно, потому что после резки заготовка должна работать в изделии без лишней подгонки. Чем точнее выполнены отверстия, посадочные зоны и контуры, тем быстрее идет дальнейшее производство.
Ограничения технологии: что важно учитывать заранее
Несмотря на высокую точность, лазерная резка не отменяет технологических ограничений. Сложная геометрия должна быть не только красивой на чертеже, но и реалистичной с точки зрения производства.
Например, слишком узкие перемычки могут быть чувствительны к тепловому воздействию. Очень плотное расположение отверстий или мелких вырезов может потребовать корректировки последовательности реза. На отдельных толщинах металла не всякий малый элемент будет одинаково стабильно воспроизводиться без адаптации конструкции.
Кроме того, важно заранее учитывать дальнейшие операции. Если после резки предусмотрена гибка, нужно понимать, где находятся линии сгиба, как расположены отверстия относительно этих линий, не ослабляет ли перфорация конструкцию и сохранит ли деталь форму после обработки. Грамотная технологическая проработка на этом этапе помогает избежать брака, лишних переделок и удорожания производства.
Почему важно учитывать гибку и покраску еще на этапе резки
Лазерная резка редко существует отдельно от остальных производственных операций. В реальных проектах заготовка после резки чаще всего идет дальше: на гибку, сварку, сборку, подготовку поверхности и покраску. Поэтому точность первой операции напрямую влияет на качество всего изделия.
Если деталь режется под последующую гибку, особенно важно точное расположение отверстий, пазов и контуров. Даже небольшое отклонение может привести к смещению элементов после сгиба, проблемам со стыковкой деталей и затруднениям при монтаже. То же касается корпусных изделий, шкафов, кронштейнов, кожухов и других элементов, где геометрия должна совпадать по нескольким плоскостям.
При подготовке к покраске имеет значение и качество кромки. Аккуратная резка снижает объем дополнительной обработки, упрощает подготовку поверхности и помогает получить более качественный внешний результат. Когда резка, гибка и покраска выполняются в рамках одного производственного цикла, проще контролировать точность, сроки и итоговое качество изделия.
Где востребованы детали со сложной геометрией
Лазерная резка сложных контуров востребована в самых разных отраслях. Это не узкоспециализированная технология, а рабочий инструмент современного металлообрабатывающего производства.
Такие детали применяются в:
- промышленном оборудовании;
- электрощитовой и корпусной продукции;
- строительных и фасадных элементах;
- вентиляционных и инженерных системах;
- торговом и выставочном оборудовании;
- мебельных металлоконструкциях;
- декоративных металлических изделиях;
- нестандартных проектах по чертежам заказчика.
Во всех этих направлениях от металлообработки требуется одно и то же: точность, повторяемость, аккуратная геометрия и готовность детали к следующему этапу производства.
Как подготовить чертеж, чтобы получить точную деталь
Качество резки начинается задолго до запуска станка. Чтобы получить точную заготовку, важно правильно подготовить конструкторскую документацию и заранее передать производству ключевые параметры заказа.
В чертеже должны быть корректно заданы размеры, замкнуты контуры, исключены дублирующиеся линии и неточности. Нужно заранее указать материал, толщину листа, количество деталей, требования к точности и дальнейшим операциям. Если после резки планируется гибка, это тоже должно быть отражено в проекте.
Чем полнее исходные данные, тем точнее можно подобрать технологию и тем ниже риск, что уже на производстве придется срочно дорабатывать макет. Для заказчика это означает более прогнозируемый срок изготовления, меньше согласований и более стабильный результат.
Что получает заказчик в итоге
Когда лазерная резка выполняется технологически грамотно, заказчик получает не просто вырезанный металл, а готовую точную заготовку, с которой удобно работать дальше. Это особенно важно в серийных и проектных заказах, где ошибка на одной детали может повлиять на весь объем производства.
Результатом становятся:
- точное соответствие чертежу;
- стабильная повторяемость в партии;
- аккуратная кромка;
- минимизация ручной доработки;
- удобство дальнейшей гибки, сборки и сварки;
- сокращение производственных потерь;
- более предсказуемое качество готового изделия.
Для бизнеса это означает экономию времени, снижение процента брака и более устойчивый производственный процесс.
Лазерная резка листового металла уверенно справляется со сложной геометрией, если процесс построен правильно: от подготовки чертежа до выбора режимов обработки и учета последующих операций. Именно поэтому эта технология стала стандартом там, где важны точность, повторяемость и аккуратный результат в промышленном масштабе.
Чем сложнее деталь, тем большее значение имеют не только возможности оборудования, но и опыт специалистов, которые понимают, как поведет себя металл при резке, гибке и дальнейшей обработке. Комплексный подход позволяет получить не просто точную заготовку, а деталь, полностью готовую к следующему этапу производства.
